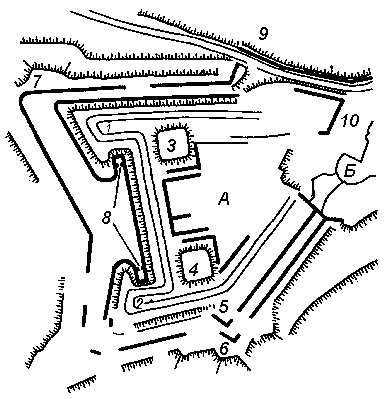

Генеральний план
А – Новый замок;
Б – Новая Западная башня Старого замка;
1 – двор;
2 – полубастионы;
3 – кавальеры;
4 – куртина;
5 – контрэскарпы;
6 – ров;
7 – батареи над подвальем;
8 – угловые батареи;
9 – Подзамецкие ворота;
10 -ров между Новым и Старым замками.
[Памятники градостроительства и архитектуры УССР. – К.: Будівельник, 1986 г., т. 4, с. 171]
