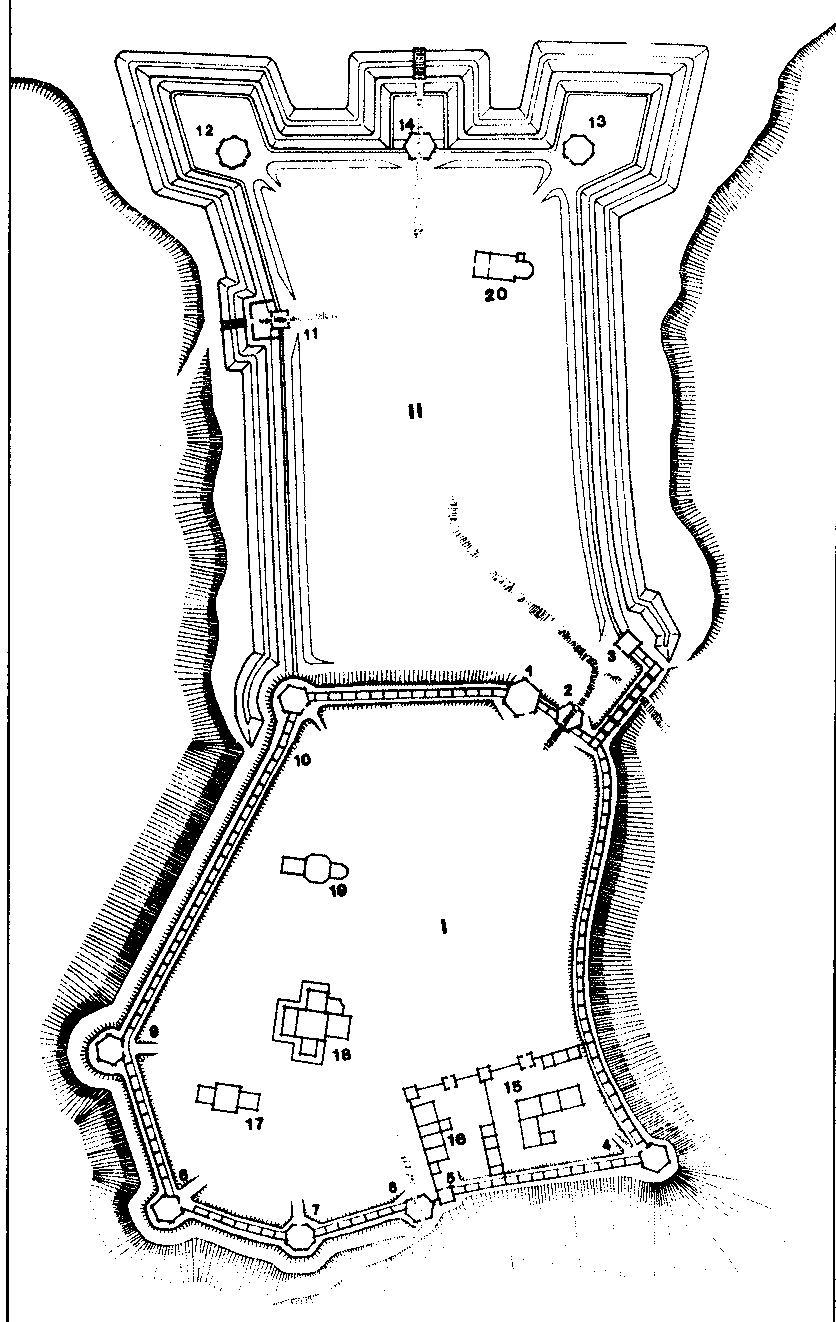

План путивльської цитаделі

Розмір зображення: 836:1322 піксел

І – Старий дерев’яний город;

II – Новий земляний город;

1 – Вістова башта;

2 – Передня проїзна брама;

З – Тайницька башта;

4 – 10 – башти Старого дерев’яного города;

11 – 14 – башти, равеліни і бастіони Нового земляного города;

15 – Воєводський двір;

16 – двір, де живуть дяки;

17 – 20 – дерев’яні церкви

Реконструкція В.Вечерського станом на 1670-ті рр. Джерело: Пам’ятки України, 2001 р., № 1-2, c. 23.
