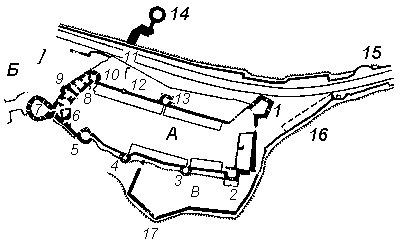

Генеральний план

А – главный двор;

Б – начало территории Нового замка;

В – Южный двор;

Г – Северный двор;

1 – Новая восточная башня;

2 – Папская башня;

3 – Колпак башня;

4 – Тенчинская башня;

5 – Ляская башня;

6 – Денная башня;

7 – Новая западная башня;

8 – северо-западные стены;

9 – Малая западная башня;

10 – Рожанка башня;

11 – Польные ворота (руины);

12 – Комендантская башня;

13 – Лянскоронская башня;

14 – Водная башня;

15 – предмостные замковые стены;

16 – подземная галерея;

17 – Малая южная башня.

[Памятники градостроительства и архитектуры УССР. – К.: Будівельник, 1986 г., т. 4, с. 182]
