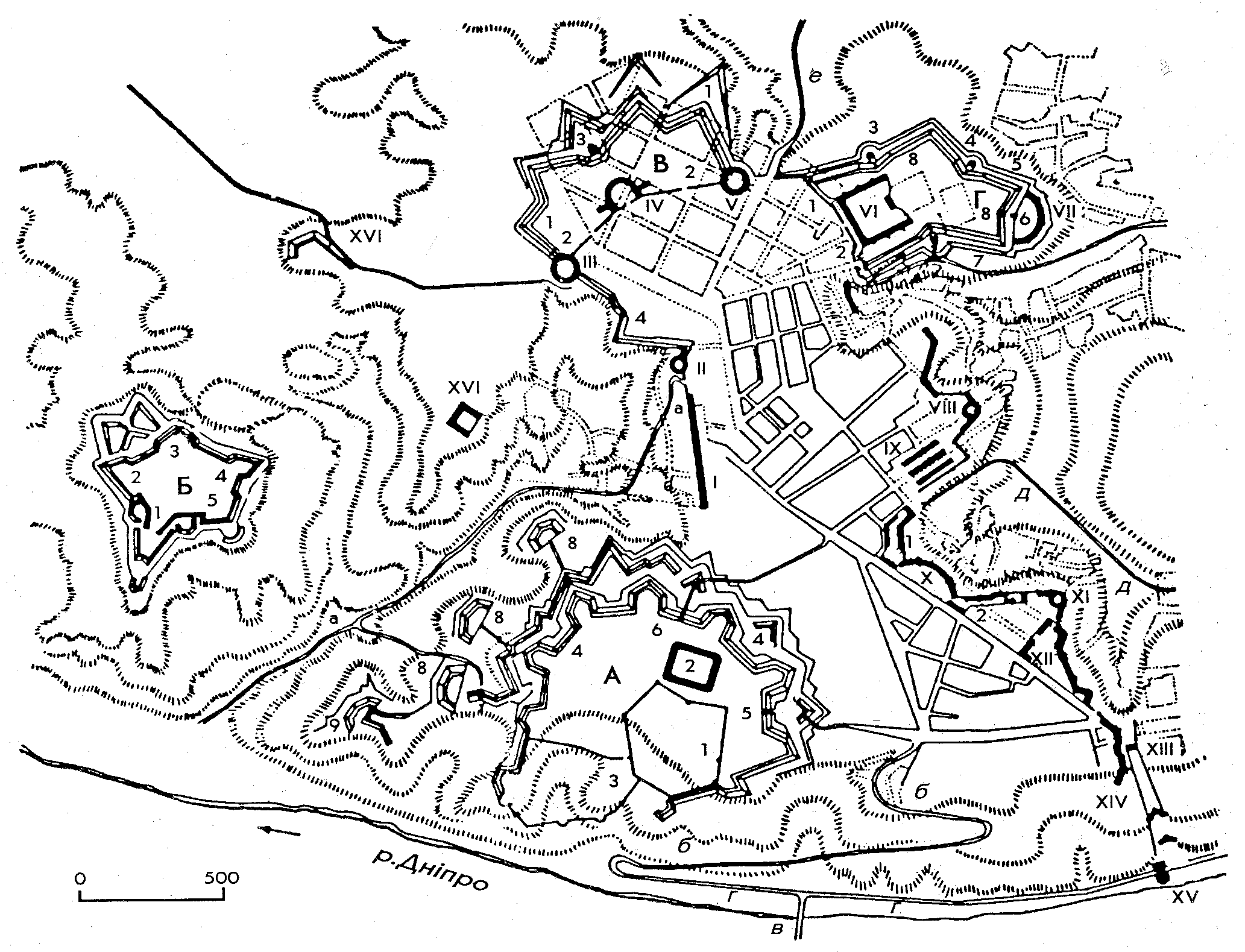

Генеральний план

Розмір зображення: 2065:1579 піксел

Реконструкція Т.Трегубової на сер.19 ст.

А – цитадель

1 – оборонний мур Верхньою лаври

2 – Арсенал

3 – оборонний мур Нижньої лаври

4 – земляні укріплення цитаделі з бастіонами (зліва направо): Рождественським, Семенівським, Олексіївським, Андріївським, Кавалерським, Успенським, Петрівським, Спаським, Павлівським та напівбастіоном

5 – Київська брама

6 – Васильківська брама

7 – Московська брама

8 – люнети

9 – дальній та ближній ретраншементи

Б – Звіринецьке укріплення (не збереглося)

1 – горнверк

2 – Видубицький бастіон

3 – Великий бастіон

4 – Повний бастіон

5 – Печерський бастіон

В – Васильківське укріплення

1 – вали і рови

2 – горжовий мур з брамами

3 – равелін з капоніром

4 – вал

Г – Госпітальне укріплення

1 – вали і рови

2 – горжовий мур з брамою

3 – капонір 1 полігона

4 – капонір 2 полігона

5 – Косий капонір

6 – північна брама

7 – капонір 3 полігона

І – казарми військових кантоністів

ІІ – вежа № 4

ІІІ – вежа № 2

IV – вежа № 1 (редюіт)

V – вежа № 3 (Прозоровська)

VI – будинок шпиталю

VII – північна напіввежа

VIII – вежа № 6

IX – понтонні сараї

X – казарми жандармського полку

XI – вежа № 6 [так у тексті – дві № 6]

XII – арсенальні виробничі майстерні

XIII – казарма на перешийку з Микільською брамою

XIV – напівкруглі підпірні стіни

XV – Подільська брама

XVI – земляні батареї

а – дорога у Наводницькому яру

б – Панкратьєвський узвіз

в – Ланцюговий міст

г – Набережне шосе

д – дорога у Кловському яру

е – дорога до “Нового строєнія”

Джерело: Звід пам’яток історії і культури України. – К.: 1999 р., т. 1 (Київ), с. 431.
