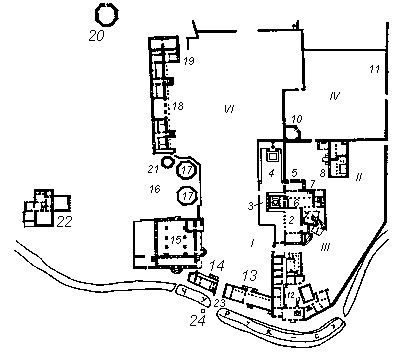

1985 р. Генеральний план
І – главный корпус;
ІІ – гаремный сад;
ІІІ – посольский дворик;
IV – задний двор;
V – кухонный двор:
VI – главный двор;
1 – портал Алевиза;
2 – зал совета и суда;
3 – летняя беседка;
4-бассейный садик;
5 – малая дворцовая мечеть;
6 – фонтанный дворик;
7 – «Фонтан слез»;
8 – «Золотой фонтан»;
9 – гарем;
10 – Соколиная башня;
11 – стены;
12 – ханская кухня;
13 – свитский корпус;
14 – помещение дворцовой стражи;
15 – Большая мечеть;
16 – ханское кладбище;
17 – гробницы «Северное дюрбе» и «Южное дюрбе»;
18 – конюшенный корпус;
19 – библиотечный корпус;
20 – гробница Диляры Бикечь;
21 – надгробная ротонда;
22 – баня «Сары-Гюэель»;
23 – набережная с тремя мостами;
24 – Екатеринииская миля.
[Памятники градостроительства и архитектуры УССР. – К.: Будівельник, 1985 г., т. 2, с. 313]
